流化床鍋爐控制
一、流化床鍋爐控制特點：
近年來，國家節能減排政策力度不斷增加，燃料價格劇烈大幅波動，人員成本越來越高。亟需鍋爐系統提高熱效、減少排放、提升自動化程度。仁泰公司自主研發推出的這一產品系列為鍋爐廠商順應節能環保大趨勢，打造綠色節能新鍋爐提供有力的新武器。為了維持運行工藝參數保持在穩定、正常的范圍，提高生產過程的穩定性，經濟性所必需的調節，我司可根據各鍋爐制造廠家的不同爐型、性能特點制定不同控制方案。
1.燃燒控制：專門設計的分段、分級配風，給料和爐排智能調速聯合控制算法。
2.尋優控制：一次風量和燃燒溫度智能控制，在燃燒過程中抑制NOX的生成，有效降低氮氧化物的排放濃度。二次/三次風模糊控制算法，使燃料析出的揮發充分燃燒，保證鍋爐出力，提高燃燒效率。
3.爐膛壓力控制：爐膛負壓測量值經過慣性延滯處理后與給定值一起送入控制系統中進行PID運算，運算結果動作引風機執行機構（或變頻器），從而控制爐膛負壓滿足鍋爐運行要求
4.保持煙氣的含氧量控制：建立負荷、煙氣氧含量和風量-燃料量之間的關聯函數，可以進行必要的優化和給出優化后的燃料量指令和優化后的風量指令。通過這些指令，在燃料量調節系統和風量調節中，進一步進行時間延滯的補償和調整，從而可以使得整個鍋爐燃燒系統燃燒穩定且氧量處于最佳值
5.負荷控制：維持系統蒸汽壓力恒定是最基本的控制要求。用戶的負荷發生變化時，系統壓力就會產生波動。此時為了維持系統壓力恒定，必須改變進入鍋爐的燃料量和助燃空氣量
6.布袋除塵系統的自動控制
仁泰公司在燃煤鍋爐控制方面擁有2項國家發明專利：
1.人工智能燃燒節能模糊控制模塊（ZL2009 1 0031315.1）
1.人工智能負荷調節模糊控制模塊（ZL2009 1 0033850.0）
二、燃煤鍋爐主要監測的熱工對象為（可根據現場工藝情況增減）：：
溫度： 排煙溫度、蒸汽溫度、節能器（省煤器）進出口煙溫及水溫、爐膛溫度、電機軸承溫度等壓力： 爐膛壓力、汽包壓力、給水壓力、一次風壓等
流量： 蒸汽流量、給水流量、一次風量等
物位： 汽包水位、料倉料位等
其他： 氧含量、電導率、PH值、視頻監控
三、電氣元件及一次儀表選型：
控制系統的硬件與軟件必須有良好的擴展性能，預留一定的設計余量；重要測點儀表冗余配置；所有風機和水泵均設置手動及自動兩種控制模式； 變量檢測、現場觀察、信號傳輸、調節執行等檢測控制點，均選用較為先進可靠的設備和一次元件，保證信號暢通及時無誤； 主要電氣元件如交流、熱繼、中間繼電器、按鈕及指示燈均采用進口優質品牌（如施耐德、西門子、ABB、歐姆龍等）； 鼓、一次風機、二次風機、爐排電機、水泵等主要高能耗高使用強度的電機采用變頻調速器，實現能源節約；四、人機界面主要功能
1.各熱工測點及設備的運行狀況顯示;

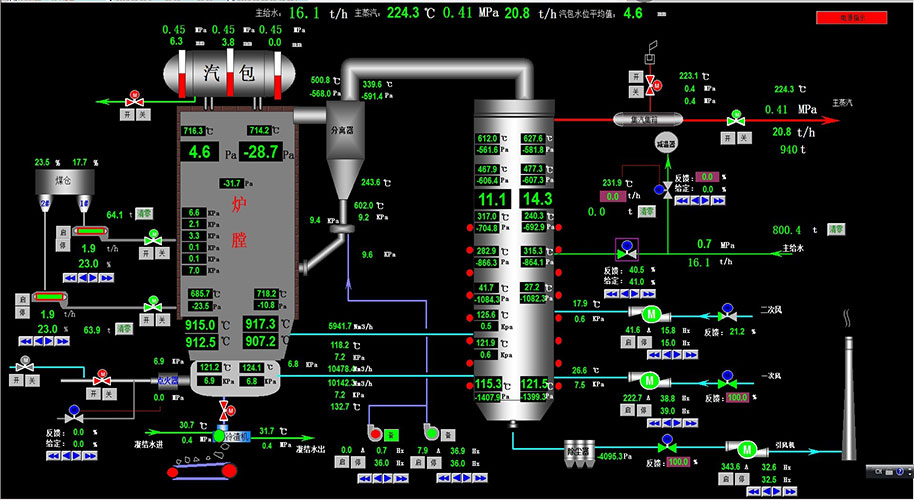

2.過程模擬圖;
3.手自動控制方式選擇;
4.報警記錄、重要參數運行記錄查詢;
5.故障位置實時顯示;
6.參數設置、時間設置;
7.用戶管理;
以人機對話方式與鍋爐用戶交換信息，實現燃煤鍋爐全自動安全可靠運行，方便了集中管理監控，提高現代化管理水平。五、控制核心
通過對現場的實際調研，以及與工程技術、管理人員充分的技術交流，結合我公司多年的工程經驗，我司針對不同的應用需求，開發出大、中、小各種規模的自動控制設備，滿足客戶多樣化的需求：DCS控制系統
工程師站及操作員站基本配置：
--CPU： Pentium(R) Dual-Core 3.06G
--內存容量：DDR3 1600 4G
--硬盤容量：>1TB（7200轉/分）
--顯卡內存：1G
--顯示器：22”LCD，分辨率不低于1920×1080
--光驅：52×DVDROM，DVDRW各一
--網卡：雙冗余標準化網絡控制板（依照具體通信網絡進行配置，但網卡至少應是冗余的）
--接口：一個并行口，兩個串行口（EIA RS-232-C），四個USB接口。
--光標定位設備：光電
--鍵盤：標準104鍵盤
--電源：300W或以上開關電源
--操作系統采用WINDOWS XP/WIN7
六、控制核心：
硬件冗余設計： 電源模件熱備冗余，支持雙電網輸入，并具有過壓、過流保護；控制網絡與系統網絡均采用雙重化冗余；控制模件雙重化冗余，切換時間小于30ms 達到工業上的零切換，保證控制連續性；系統內置所有的開關量和模擬量的輸入表決算法、輸出表決算法、輸入輸出自檢和故障報告機制，無需用戶編程，只要組態配置即可自動實現冗余設計；高可靠I/O模塊： 點點隔離、點點互隔、點點配電、在線點點更換，可滿足核電、緊急停車等高可靠性高安全性領域要求；
統控制工程應用： 軟件平臺支持WEB發布（遠程發布，通過標準的客戶/服務器(C/S)網絡應用方式或IE瀏覽器的客戶端(B/S)來瀏覽畫面，WEB服務器提供基于Internet與IE瀏覽器的遠程訪問，實現與了本地系統高度一致的畫面顯示效果），支持工程的遠程更新（遠程控制，把一個操作站上對工程的修改通過局域網或廣域網更新到其他操作站上）。
DCS品牌有： 西門子、EMERSON、和利時、杭州優穩、浙大中控、浙大中自及南京科遠等
七、進口PLC控制系統
PLC硬件：
1.循環周期短、處理速度高;
2.指令集功能強大、可用于復雜功能;
3.產品設計緊湊、可用于空間有限的場合;
4.模塊化結構、適合密集安裝;
5.有不同檔次的CPU、各種各樣的功能
6.模塊和I/O模塊可供選擇
7.無需電池備份，免維護
8.具有以太網通訊接口或RS485通訊接口；
9.高速處理器芯片，基本指令執行時間可達0.15us，在同級別小型PLC中遙遙領先，能讓您在應對繁瑣的程序邏輯，復雜的工藝要求時表現的從容不迫。
10.PLC主要品牌：西門子、施耐德、AB等
觸摸屏：
1.800x480 TFT LCD
2.無風扇冷卻系統
3.內建儲存內存及萬年歷
4.IP65 面板防護等級
5.LED 背光燈
6.內建電源隔離防護器
7.Com2 RS485/2w支持 MPI 187.5K
8.觸摸屏大?。?" 、10.4"、12"、15"
9.觸摸屏品牌：臺灣威綸、西門子、昆侖通態等
